 發布時間：2024-4-26 |
| 產品型號：KS215T-1 |
| 產品編號： |
| 瀏覽次數：276 |
|

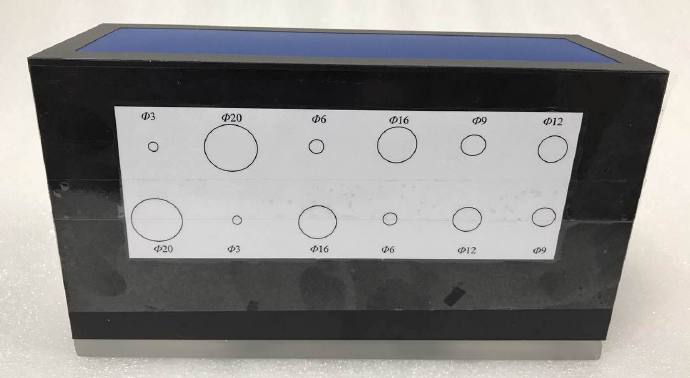

KS215T—1型超聲彈性仿組織體模，背景材料內平置兩層變截面圓柱形靶標，用于準靜態應變成像、聲輻射力脈沖成像、點剪切波成像、剪切波成像設備性能檢測。
標準：
1、《準靜態超聲彈性成像系統性能試驗方法》(YY/T1419—2016)、
2、《基于聲輻射力的超聲彈性成像設備性能試驗方法》(YY/T1480—2016)
3、《超聲彈性仿組織體模的技術要求》(YY/T1521—2017)
超聲彈性仿組織體模的組成和結構為：
(1)全系列包括背景材料相同，但靶標不同，彼此獨立的4臺體模；
(2)體模外殼的側板和底板均為10mm厚有機玻璃，頂面覆有復合薄膜聲窗；
(3)底板上開有兩個直徑36mm圓孔，口上封有優質橡皮，可供注液保養之用；
(4)背景材料的尺寸為：長210mm，寬60mm，高(深)110mm；
(5)靶標為圓柱形，直徑有6種，分別為Φ3,Φ6,Φ9,Φ12,Φ16,Φ20mm；
(6)靶標分為上下兩行，軸線分別位于聲窗下30mm和60mm處，沿水平方向間隔一律為30mm,起始靶標中心點距離體模邊緣水平距離為40mm；
(7)圓柱軸線沿背景材料的60mm方向，與前后殼板垂直，與聲窗表面平行，彼此平行。
(8)各臺中靶標均如表2中所示，按直徑大小交叉排布。
背景和靶標材料的聲學-力學特性
(1)背景和靶標材料，23℃時縱波聲速均為(1540±10)m/s；
(2)背景和靶標材料，23℃時縱波聲衰減系數斜率均為(0.5±0.05)dB/(cm MHz)：
(3)系列中所有各臺的背景材料相同，23℃時剪切波速度均為2.89m/s±5%，楊氏模量均為25kPa±10%；
(4)系列中各臺的靶標材料，23℃時剪切波速度分別為1.63m/s±5%，2.16m/s±5%/，3.87m/s±5%，5.16m/s±5%，楊氏模量分別為8kPa±10%，14kPa±10%，45kPa±10%，80kPa±10%。
|
|
|
|
